Wymagania dotyczące lokalizacji parownika MVR: przestrzeń i układ

16 Oct, 2026 9:04am

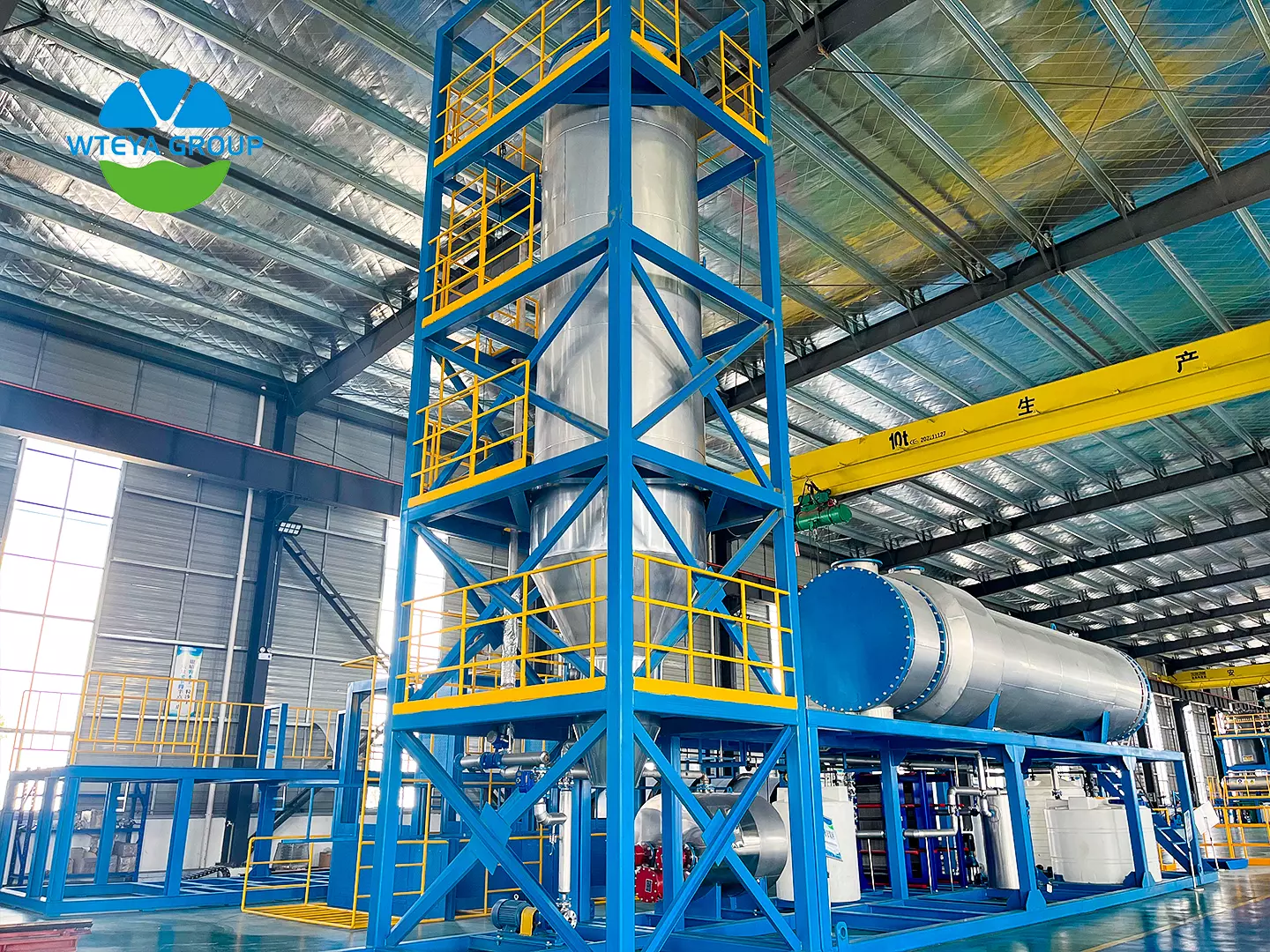

MVR evaporator site layout

Powierzchnia podłogi potrzebna parownikowi MVR zależy od jego wydajności parowania i konfiguracji. Praktyczna zasada brzmi: planuj z grubsza 10-20 m² powierzchni użytkowejna każdą 1 t/h wydajności parowaniai zapewnić dodatkowe miejscena krystalizator, zbiorniki do obróbki wstępnej i magazynowania.

🏗️ Ile powierzchni potrzebuje parownik MVR?

A Parownik MVR skaluje się wraz z obciążeniem, więc powierzchnia zajmowana szybko rośnie wraz z wydajnością:

A 5 t/h poślizg-zamontowana jednostka zajmuje około 60-100 m² w tym chodniki operacyjne, a 10 t/h system około 120-200 m², oraz 30 t/h duży system 300-500 m². Jeśli dodamy krystalizator, zbiorniki do obróbki wstępnej i zbiorniki magazynowe, całkowita powierzchnia wzrośnie o kolejne 50-100%.

📐 Co składa sięna ślad

Układ jest zwykle podzielonyna pięć stref, z których każdąnależy zaplanować osobno:

W głównym obszarze procesowym znajduje się wymiennik ciepła, separator i sprężarka; w obszarze pomocniczym znajdują się pompy próżniowe, zasilające, tłoczące i kondensatu oraz podgrzewacz; zajmuje się pomieszczenie elektryczne i sterownicze 10-20 m² do paneli MCC i PLC; wymagają conajmniej chodniki konserwacyjne 1-Prześwit 1,5 m z każdej strony; farma zbiornikowa posiada zbiornikina paszę, koncentrat i kondensat.

📏 Wysokość i prześwit instalacyjny

Wysokość zależy od zasady parowania. Upadek-może dotrzeć zespół folii, który wymaga dystrybutora cieczy i sekcji separacji 8-15 m wysokości; wymuszony-jednostka cyrkulacyjna jestniższa o 5-10 m; poślizg-zamontowany sprzęt jest zwykle przechowywany w ciągu 4-6 m i można go zainstalować w pomieszczeniu lub w pół-otwarte schronisko.

⚙️ Trudne wymagania dotyczące witryny, którenależy sprawdzić wcześniej

Niektóre wymagania są stałe i trudno je później zmienić. Fundament musi unieść ciężar zalanego sprzętu, więc a nośność 10 t/m² lub więcej jest zwykle wymagane, a duże systemy wymagają palowania lub wzmocnienia-fundament betonowy. Wysokośćnad urządzeniem musi pozostawiać przestrzeń do podnoszenia i konserwacji. Kompresorownia wymaga wentylacji i izolacji akustycznej, podczas gdy zimne obszary wymagają instalacji wewnętrznej lub izolacji przed mrozem.

🏆 Po co planować witrynę z WTEYA

WTEYA projektuje i buduje systemy odparowania i krystalizacji od prawie 20 lat, służąc 2000+ klienci w 30 prowincjach i trzyma blisko 200 patentów, z dostępnością sprzętu 99% lub wyższy. Dostarczamy rysunek poglądowy - wymiary, obciążenia i orientacja dyszy -na etapie projektowania, więc witryna jest przygotowana przed dostawą, a my zapewniamyniestandardowe rozwiązania z pełnym OEM & Usługi ODM.
