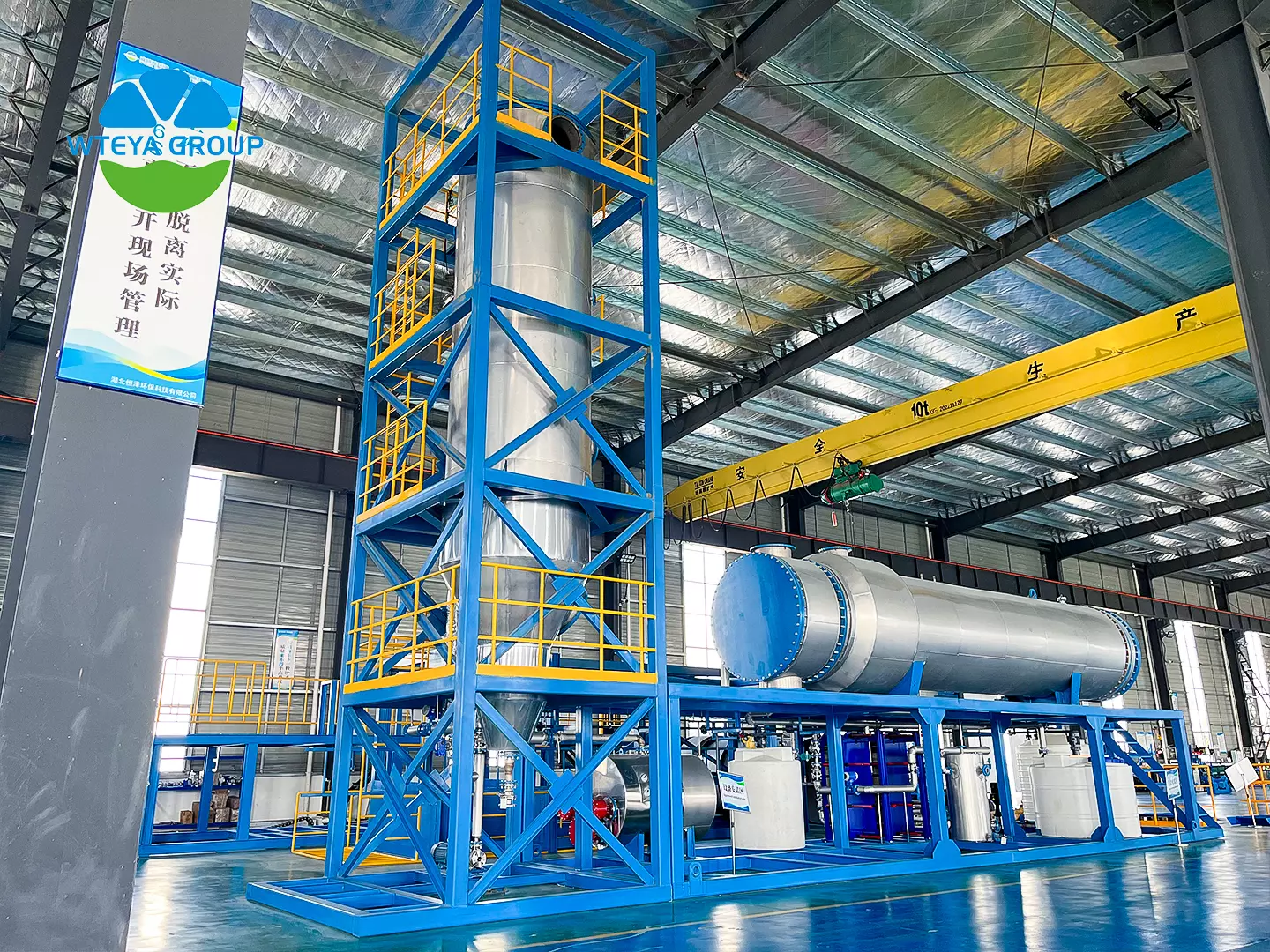

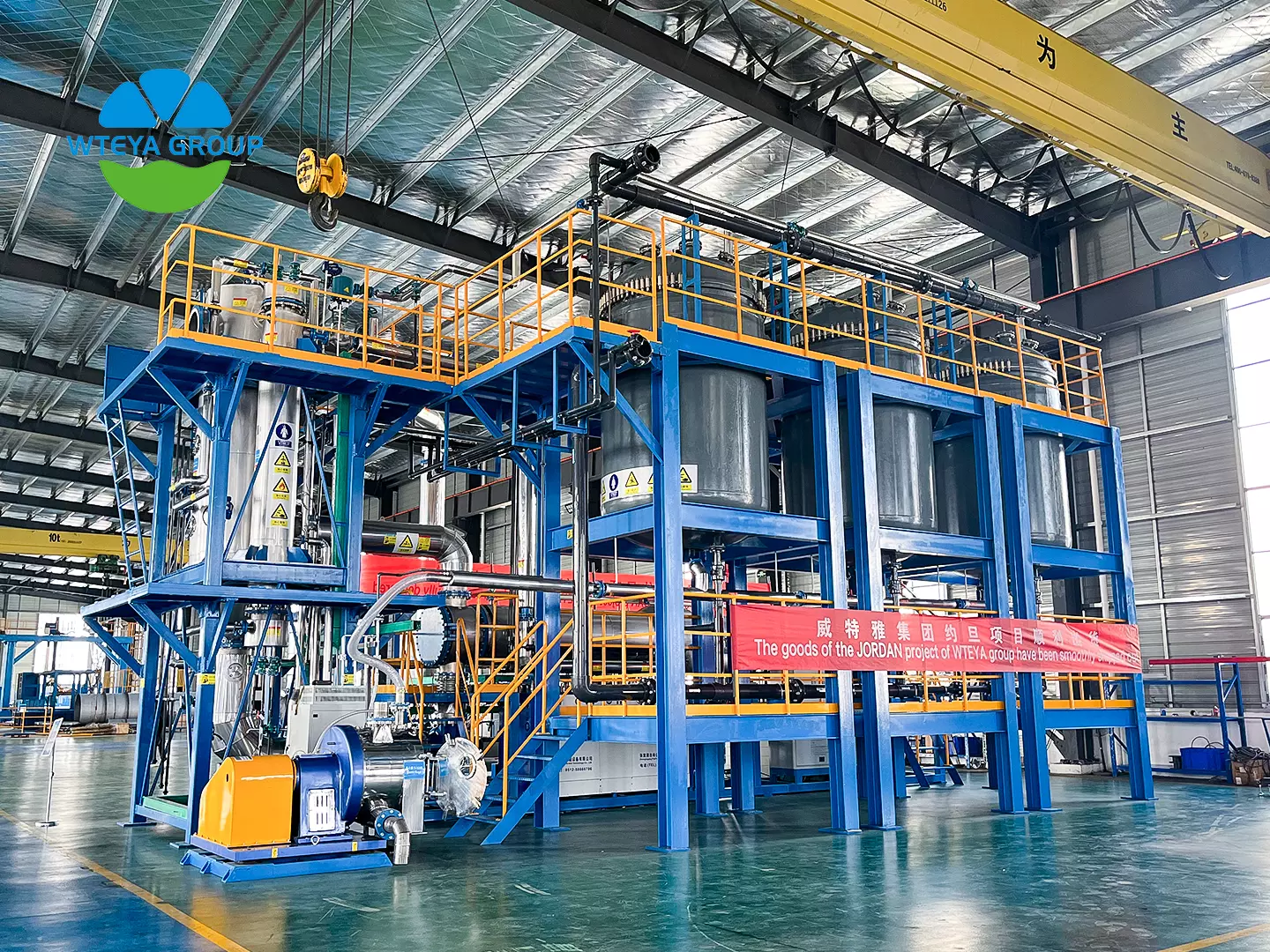

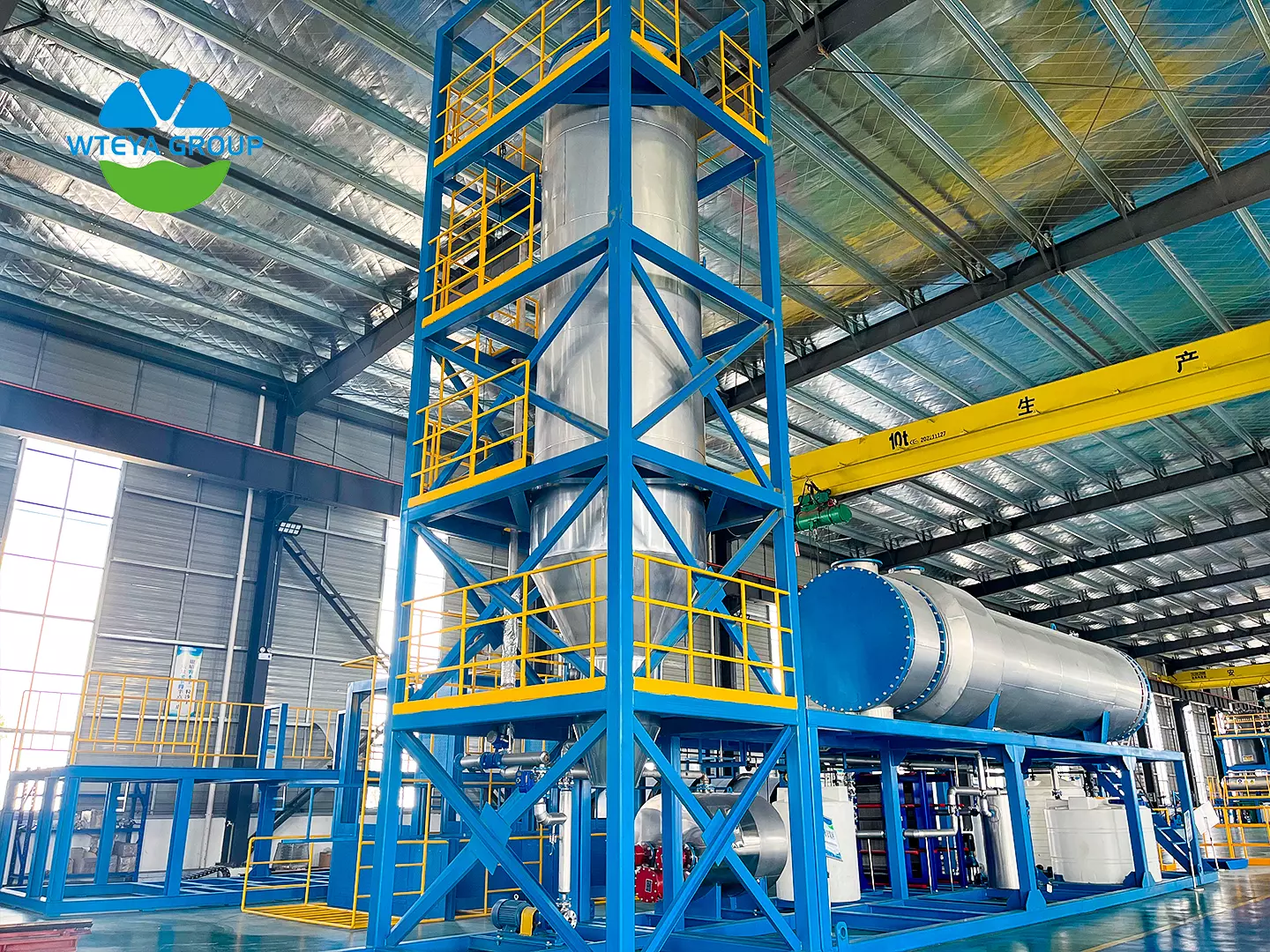

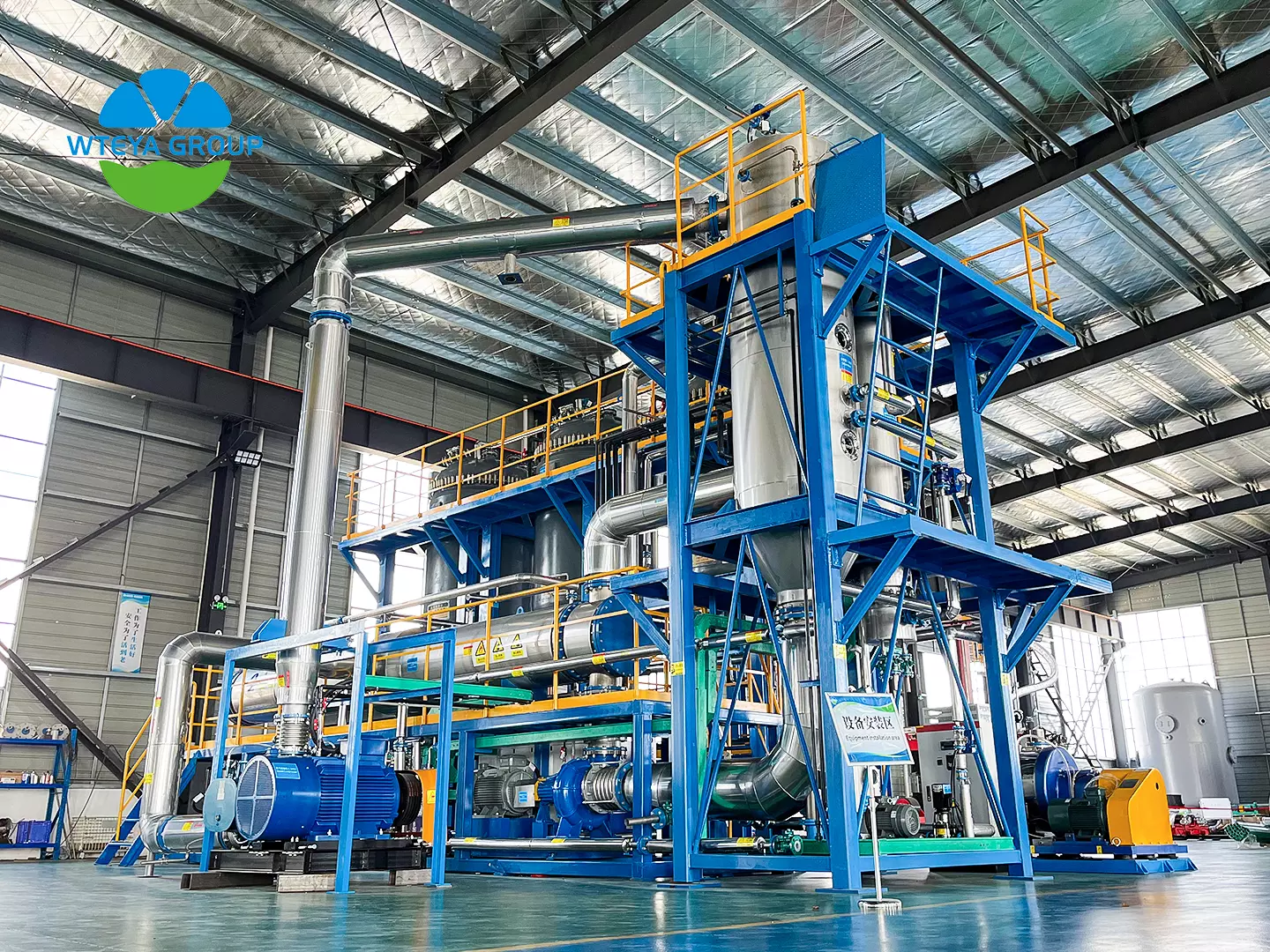

Parownik MVR do odzyskiwania ścieków po barwieniu tekstyliów
Niewiele ścieków przemysłowych jest tak uporczywych jak woda opuszczająca linię barwienia i wykańczania tekstyliów. Charakteryzuje się intensywnym kolorem, dużą zawartością substancji organicznych, zasadowym pH i — ponieważ w barwieniu reaktywnym sól wprowadza barwnikna włókno — rozpuszczony-stężenie soli, którego sama obróbka biologicznanie jest w stanie usunąć. Odparowanie to etap zamykający pętlę, a parownik MVR to maszyna, która sprawia, że ten etap jestniedrogi w eksploatacji.
W tym artykule omówiono, dlaczego barwienie ścieków opiera się konwencjonalnemu oczyszczaniu i w jaki sposób Parownik MVR przetwarza, co można odzyskaćna wylocie i jak faktycznie wyglądają wartości energii.
⚙️ Dlaczego barwienie ścieków jest odpornena konwencjonalne oczyszczanie
Ścieki pochodzące z barwienia i drukowania tonie jeden strumień, ale wiele. Barwienie wsadowe, mycie, merceryzacja i wykańczanie mają swój własny koktajl, dzięki czemu zarówno płynność, jak i kompozycja zmieniają się przez cały dzień pracy. Zawartość substancji organicznych jest wysoka, kolor pozostaje widocznynawet przyniskim stężeniu, a większość barwników została zaprojektowana tak, aby była odpornana rozkład.
Trudniejszym problemem jest zasolenie. Barwienie reaktywne utrwala kolor za pomocą duże ilości soli, zwykle siarczan sodu lub chlorek sodu, więc zużyty płyn może zawierać ładunek soli znacznie przekraczający tolerancję układu biologicznego. Solenie ulegają biodegradacji —nie aktywowany-zbiornikna osad usuwa je —natomiast limity dotyczące chlorków i całkowitej zawartości rozpuszczonych substancji stałych są stale zaostrzane.
Kolor i sole razem sprawiają, że ścieki barwiące sąnaturalnym kandydatem do odparowania: wodę można oddestylować do czysta, podczas gdy rozpuszczone substancje stałe są zatężane i, jeśli roślina tego chce, krystalizowane w stałą sól.
🔧 Jak parownik MVR oczyszcza ścieki barwiące
Krok 1 — Wyrównanie i obróbka wstępna. Ponieważ cykle wsadowe są różne, zbiorniki buforowe spłaszczają przepływ, a koagulacja, oczyszczanie biologiczne lub ultrafiltracja usuwają zawieszone ciała stałe i dużą część ChZT, zanim woda dotrze do parownika. Ochrona wymienników ciepłana tym etapie zapewnia wysoką dostępność.
Krok 2 — Odparowanie w pętli zamkniętej. w Parownik MVRpara odparowana ze ścieków jest ponownie sprężana i zawracana jako czynnik grzewczy dla tej samej cieczy. Urządzenie działa zatemna energię elektryczną, aniena parę: ciepło utajone jest poddawane recyklingowi wewnętrznie, zamiast być wyrzucane do skraplacza.
Krok 3 — Destylować i koncentrować. Odparowana woda pozostawia czysty kondensat,natomiast solanka jest odprowadzana w kontrolowanym stężeniu — albo jako ciekły koncentrat do dalszej obróbki, albo podawany do krystalizatora w celu uzyskania stałej soli.
💡 Odzyskiwanie wody, ciepła i soli
Zaletą parowania jest to, żenicnie musi się marnować. Kondensat z parownika MVR ma konsystencję zbliżoną do wody destylowanej — przewodność zwykle poniżej 10 µS/cm — co sprawia, żenadaje się do mycia, płukania, chłodzenia-uzupełnienie wieży lub po polerowaniu zasilanie kotła. Jest to ten sam strumień, który ogólnie się podnosi systemy uzdatniania wody regeneracja powyżej 95%.
Ciepło jest odzyskiwane w dwóch miejscach: wewnętrznie, poprzez pętlę rekompresji pary; i zewnętrznie, poprzez zastosowanie gorącego kondensatu i koncentratu do wstępnego oczyszczenia-podgrzać przychodzącą paszę. Razem redukują dodatkową parę wymaganą doniewielkiego ułamka ilości potrzebnej w konwencjonalnym pociągu.
Tam, gdzie odzysk soli się opłaca, krystalizator połączony z parownikiem wytwarza sól w postaci stałej 97% lub wyższą czystość które można ponownie wykorzystać lub sprzedać — zamieniając koszt utylizacjina by-produkt.
📊 Sprawa energetyczna dla MVR
Wielu-efekt parowania jestnapędzany przez parę, a para musi być gdzieś uniesiona. Singiel-Efekt parownika zużywa mniej więcej 1,1 do 1,3 tony paryna tonę wody; podwójny-jednostka efektu około 0,57 tony; potrójny-efekt około 0,4 tony. Każda tona paryniesie utajone ciepło procesu, a mimo to studnia-zaprojektowanej pętli MVR 20 do 40 kJ/kg pracy kompresyjnej —niewielka część 2260 kJ/kg ciepła utajonego, które poddaje recyklingowi.
W praktyce system MVR oczyszcza tonę ścieków przez około 30 do 80 kWh energii elektrycznej. Mierzone w porównaniu z konwencjonalnym wielo-parownik efektowy pociąg, który oszczędza energię 60% do 70%, a energia, którą usuwa, jest w dużej mierze kopalna-wystrzeliwana para — co sprawia, że technologia ta jest interesująca dla każdego zakładu realizującego cele w zakresie emisji dwutlenku węgla.
Wewnątrz maszyny pracuje kompresor 60% do 70% mocy, pompa obiegowa 15% do 20% i pompa próżniowa mniej więcej 5% do 10%. Ponieważ dominuje sprężarka, dopasowanie jej do rzeczywistego przepływu i stopnia sprężania ma większe znaczenieniż jakikolwiek inny wybór i sterownik PLC-sterowana jednostka, która dopasowuje prędkość sprężarki do rzeczywistego obciążenia, może znaleźć dalsze 5% do 10%.
🏭 Gdzie to pasuje w farbiarni
W większości projektównie odparowuje się całych ścieków. Oczyszczanie biologiczne i wstępne zagęszczanie membranowe umożliwiają tanie przenoszenie większości strumienia, a odparowanie stosuje się tylko do zagęszczonych odrzutów — strumień, który w przeciwnym razie decydowałby o zgodności zrzutów instalacji. Ten hybrydowy układ pozwala obniżyć koszty kapitału i eksploatacji.
Ta sama sekcja absorbuje również strumienie, którychnie może pokonać ciąg biologiczny: zużyte roztwory barwników, wodę płuczkową odkamieniającą i zagęszczoną solankę z czyszczenia membran. W przypadku instalacji dążących do zerowego zrzutu cieczy, parownik-Krystalizator stanowi ostateczną barierę pomiędzy fabryką a wylotem.
Systemy są dostarczane w postaci kompaktowych płoz, w których jest mało miejscana podłodze, lub jako multi-zestawy jednostkowe dla większych przepływów, z wielkością parownika dostosowaną do rzeczywistego obciążenia solą, anienominalnej przepustowości.
🏆 Dlaczego warto wybrać WTEYA
WTEYA ma prawie 20-letnie doświadczenie w odparowaniu i krystalizacji, z ponad 2000 klientów serwowane przez 30-plus prowincje. W przypadku projektów barwienia kwestia doboru jest specyficzna: klasa barwnika, zastosowana sól, ChZT-do-stosunek soli i wzór wsadu zmieniają projekt, dlatego pracujemyna podstawie próbki wody i rzeczywistego cyklu operacyjnego instalacji, aniena podstawie danych katalogowych.
Osłony lunety systemy uzdatniania wody od projektu procesu i produkcji, poprzez instalację, uruchomienie i szkolenie operatorów, a my zapewniamy wsparcie OEM i ODM programy dla partnerów, którzy potrzebują sprzętu zbudowanego według własnych specyfikacji.
❓ Najczęściej zadawane pytania
Czy parownik MVR jest w stanie obsłużyć barwienie ścieków o bardzo dużej zawartości soli?
Tak — wysokie zasolenie ma miejsce dokładnie wtedy, gdy odparowanie przewyższa oczyszczanie biologiczne, ponieważ rozpuszczone solenie ulegają biodegradacji. Praktyczny limit wyznacza rozpuszczalność soli i materiały wybrane do wymienników ciepła, więc obróbka wstępna i metalurgia są dopasowane do rzeczywistej cieczy, anie do średniej.
Ile wody można odzyskać z barwionych ścieków?
W membranie hybrydowej-plus-układ parowania, całkowity odzysk może przekroczyć 95%. Kondensat opuszcza parownik z przewodnością ok 10 µS/cm i jestna tyle czysty, że można wrócić do mycia lub płukania, co pozwalana zamknięcie bilansu wodnego.
Czy MVR jest tańszy w eksploatacjiniż parowy?-podgrzewany parownik?
W przypadku instalacji bez taniej pary odpadowej generalnie tak. MVR potrzebuje mniej więcej 30 do 80 kWhna tonę wody i brak kotła parowego, oszczędzając 60% do 70% energii multi-efekt, jaki zużyłby pociąg — i usuwa emisje związane z podnoszeniem tej pary.
